Драйвер двигуна BLDC
Безщітковий драйвер постійного струму підходить для регулювання швидкості три-фазних безщіткових двигунів постійного струму та може забезпечувати зовнішнє регулювання швидкості потенціометра, зовнішнє аналогове регулювання швидкості напруги та ШІМ-регулювання швидкості верхнього комп’ютера (ПЛК, мікроконтролер тощо). При цьому водій має великий крутний момент, швидкий старт і гальмування, перемикання вперед і назад, ручне і автоматичне регулювання швидкості.
Компанія Guangzhou Haoqing Mechanical And Electrical Equipment Co., Ltd. є одним із провідних виробників і постачальників приводів двигунів bldc у Китаї. Ласкаво просимо до придбання драйвера двигуна bldc високого-класу, виготовленого в Китаї, на нашому заводі. Усі індивідуальні продукти мають високу якість і низьку ціну.
опис
Безщітковий драйвер постійного струму підходить для регулювання швидкості три-фазних безщіткових двигунів постійного струму та може забезпечувати зовнішнє регулювання швидкості потенціометра, зовнішнє аналогове регулювання швидкості напруги та ШІМ-регулювання швидкості верхнього комп’ютера (ПЛК, мікроконтролер тощо). При цьому водій має великий крутний момент, швидкий старт і гальмування, перемикання вперед і назад, ручне і автоматичне регулювання швидкості.
особливості
- Налаштування часу розгону/зниження
- Вбудоване -налаштування швидкості автофургону
- Налаштування максимального вихідного струму P-sv
- Налаштування швидкості зовнішнім потенціометром
- Перезапустіть
- Налаштування швидкості зовнішнього аналогового сигналу
- Сигнал тривоги
Дані драйвера

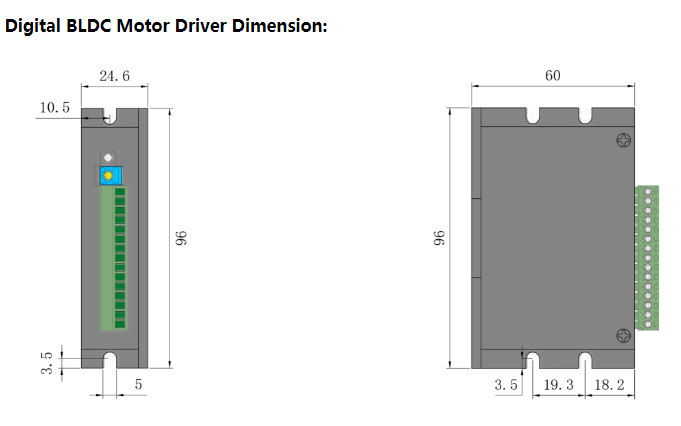

Модель: BLD120
|
Тип драйвера |
Драйвер безщіткового двигуна постійного струму |
|
постійний / змінний струм |
DC |
|
Відповідний мотор |
3-фазний безщітковий двигун постійного струму |
|
Вхідна напруга |
12 В постійного струму - 30В постійного струму, номінальна напруга 24 В |
|
Вихідний струм |
Макс. 8А |
|
Напруга сигналу Холла |
5V |
|
Струм приводу Холла |
20 мА |
|
Діапазон обертів двигуна |
0 об/хв - 20000об/хв |
|
Зовнішній потенціометр |
10kΩ |
|
Безщітковий драйвер постійного струму BLD120 підходить для регулювання швидкості три-фазних безщіткових двигунів постійного струму потужністю менше 120 Вт і може забезпечувати зовнішнє регулювання швидкості потенціометра, зовнішнє аналогове регулювання швидкості напруги та ШІМ-регулювання швидкості верхнього комп’ютера (ПЛК, мікроконтролер тощо). При цьому водій має великий крутний момент, швидкий старт і гальмування, перемикання вперед і назад, ручне і автоматичне регулювання швидкості. Він підходить для безщіткових двигунів постійного струму з напругою від 12 В до 30 В і потужністю менше 120 Вт. |
|
Електричні характеристики
|
Параметр |
Хв |
Типовий |
Макс |
одиниця |
|
Вхідна напруга постійного струму |
12 |
24 |
30 |
V |
|
Вихідний струм |
- |
- |
8 |
A |
|
Діапазон обертів двигуна |
0 |
- |
20000 |
RPM |
|
Напруга сигналу Холла |
- |
- |
5 |
V |
|
Струм приводу Холла |
- |
20 |
- |
MA |
|
Зовнішній потенціометр |
- |
10 |
- |
KΩ |
Екологічні показники
Опис сигналу порту:
модель: BLD300 V2
|
Тип драйвера |
Драйвер безщіткового двигуна постійного струму |
|
постійний / змінний струм |
DC |
|
Відповідний мотор |
3-фазний безщітковий двигун постійного струму |
|
Вхідна напруга |
14 В постійного струму - 56В постійного струму |
|
Вихідний струм |
Макс. 15А |
|
Напруга сигналу Холла |
5V |
|
Струм приводу Холла |
12 мА |
|
Діапазон обертів двигуна |
0 об/хв - 20000об/хв |
|
Зовнішній потенціометр |
10kΩ |
|
Метод контролю |
Управління відкритим і замкнутим контуром |
|
Безщітковий драйвер постійного струму BLD300 підходить для регулювання швидкості три-фазних безщіткових двигунів постійного струму потужністю менше 300 Вт і може забезпечувати зовнішнє регулювання швидкості потенціометра, зовнішнє аналогове регулювання швидкості напруги та ШІМ-регулювання швидкості верхнього комп’ютера (ПЛК, мікроконтролер тощо) тощо. Водночас драйвер має великий крутний момент, швидкий запуск і гальмування, перемикання вперед і назад, а також ручне й автоматичне регулювання швидкості. При цьому водій має великий крутний момент, швидкий старт і гальмування, перемикання вперед і назад, ручне і автоматичне регулювання швидкості. Він підходить для безщіткових двигунів постійного струму з напругою від 14 В до 56 В і потужністю менше 300 Вт. |
|
Опис продукції
модель: BLD750
модель: BLD2200
|
Тип драйвера |
Драйвер безщіткового двигуна постійного струму |
|
постійний / змінний струм |
постійний/змінний струм |
|
Відповідний мотор |
3-фазний безщітковий двигун постійного струму |
|
Вхідна напруга |
AC100V - AC250V |
|
Вихідний струм |
Макс. 10А |
|
Діапазон обертів двигуна |
0 об/хв - 10000об/хв |
Електричні характеристики
(1) Температура навколишнього середовища: 25 градусів
|
Джерело живлення |
AC100V-250V постійного струму (Потужність відповідно до вибору потужності двигуна) |
|
Максимальний вхідний струм |
Не більше 10 А (відповідно до двигуна та номінального навантаження) |
|
Максимальна потужність |
Максимальна потужність 2200 Вт (перевищення потужності двигуна суворо заборонено) |
|
Опір ізоляції |
Загальна температура﹥500MΩ |
|
Міцність ізоляції |
Загальна температура і тиск 0,5 кВ, 1 хвилина |
(2) Екологічний параметр
|
Спосіб охолодження |
Природне повітряне охолодження та примусове повітряне охолодження |
|
|
Навколишнє середовище |
Хвороба |
Уникайте пилу, масляного туману та корозійних газів |
|
температура |
0 градусів -+50 градусів |
|
|
Вологість |
Відносна вологість ﹤80%, відсутність конденсату, відсутність інею |
|
|
вібрація |
5,9 м/с² макс |
|
|
Зарезервована температура |
-20 градусів -+65 градусів |
|
|
Розмір |
198 мм X 103 мм X 86 мм |
|
|
вага |
Приблизно 1 кг |
|
Опис сигналу порту
|
Категорія сигналу |
Термінал |
Функціональний опис |
|
|
Світловий індикатор |
ПОТУЖНІСТЬ |
Якщо зелений індикатор живлення світиться, це означає, що живлення в нормі. |
|
|
ALM |
Якщо червоний індикатор стану повільно блимає, це означає очікування; Швидкий спалах означає роботу; Завжди світиться, що означає несправності або вимкнено-мережі; |
||
|
Порт сигналу керування |
+5V1 |
Потужність контрольного сигналу + (внутрішня вихідна потужність) |
|
|
ВСП |
Зовнішній сигнал контролю швидкості Спосіб керування: шляхом підключення до потенціометра для зміни VSP, тоді він може завершити регулювання швидкості 0 ~ 100%. Діапазон 0-5В |
||
|
FG |
Вихід імпульсу швидкості двигуна вимірює частоту цього сигналу. Потім перетворює його на фактичну швидкість двигуна. |
||
|
DIR |
Напрямок обертання контролюється високим і низьким електричним рівнем, двигун вперед: підключено до GND1, реверс двигуна (проти годинникової стрілки); без GND1 або підключено до +5V, двигун вперед (за годинниковою стрілкою) |
||
|
EN |
Під’єднано до EN з GND1, двигун може працювати (стан онлайн); без підключеного або високого електричного важеля двигун не може працювати (статус офлайн і червоне світло продовжує працювати) |
||
|
Порт управління залом |
+5V2 |
+ потужність Холла мотора |
|
|
HU |
Вхід U-фази сигналу датчика Холла |
||
|
HV |
Вхід V фази сигналу датчика Холла |
||
|
HW |
Вхід фази W сигналу датчика Холла |
||
|
GND2 |
Блок живлення Холла двигуна |
||
|
Мотор і потужність |
U,V,W |
Трифазний вихідний сигнал двигуна- |
|
|
AC1,AC2 |
Вхідна потужність AC100V-250V. |
||
